电动球阀

电动法兰球阀

电动法兰球阀

Q941电动法兰球阀是由电动执行机构与球阀两部分组成,球阀阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的通过球阀阀体;电动法兰球阀只需要旋转90°即可全关全开;电动法兰球阀适用于两位切断、调节的场合。根据用途分为两大类:电动O型切断球阀和电动O型调节球阀,根据密封形式可分为:电动软密封球阀和电动硬密封球阀两类。软密封球阀主要适用于温度低于250度以内的介质。硬密封球阀主要适用于250度以上的介质。电动法兰球阀密封性能优良、流通能力大、装卸维护方便、流阻小、密封可靠,甚至切断。电动法兰球阀体积小、重量轻、推力大、功能强、伺服放大器内装、操作方便、可靠性高,球阀与执行器采用直连方式,内置伺服系统,无须另配伺服放大器,输入输出信号4-20mA及220VAC电源即可控制运转。电动法兰球阀具有连线简单、结构紧凑、动作稳定可靠等优点。电动法兰球阀,Q941F/H电动O型切断球阀,电动球阀是一种重要的电动阀门类,在石油化工和长输管线等领域有广泛应用。它的关闭件是一个带孔的部分球体,球体随阀杆转动,实现阀门的开启或关闭。电动法兰球阀,Q941F/H电动O型切断球阀,电动球阀可实现对石油、化工、造纸、冶金、污水处理、油罐车等运输管道内介质的切断和流通。

参数

在线咨询

电动法兰球阀产品概述

Q941电动法兰球阀是由电动执行机构与球阀两部分组成,球阀阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的通过球阀阀体;电动法兰球阀只需要旋转90°即可全关全开电动法兰球阀适用于两位切断、调节的场合。根据用途分为两大类:电动O型切断球阀和电动O型调节球阀,根据密封形式可分为:电动软密封球阀和电动硬密封球阀两类。软密封球阀主要适用于温度低于250度以内的介质。硬密封球阀主要适用于250度以上的介质。电动法兰球阀密封性能优良、流通能力大、装卸维护方便、流阻小、密封可靠,甚至切断。电动法兰球阀体积小、重量轻、推力大、功能强、伺服放大器内装、操作方便、可靠性高,球阀与执行器采用直连方式,内置伺服系统,无须另配伺服放大器,输入输出信号4-20mA及220VAC电源即可控制运转。电动法兰球阀具有连线简单、结构紧凑、动作稳定可靠等优点。电动法兰球阀,Q941F/H电动O型切断球阀,电动球阀是一种重要的电动阀门类,在石油化工和长输管线等领域有广泛应用。它的关闭件是一个带孔的部分球体,球体随阀杆转动,实现阀门的开启或关闭。电动法兰球阀,Q941F/H电动O型切断球阀,电动球阀可实现对石油、化工、造纸、冶金、污水处理、油罐车等运输管道内介质的切断和流通。

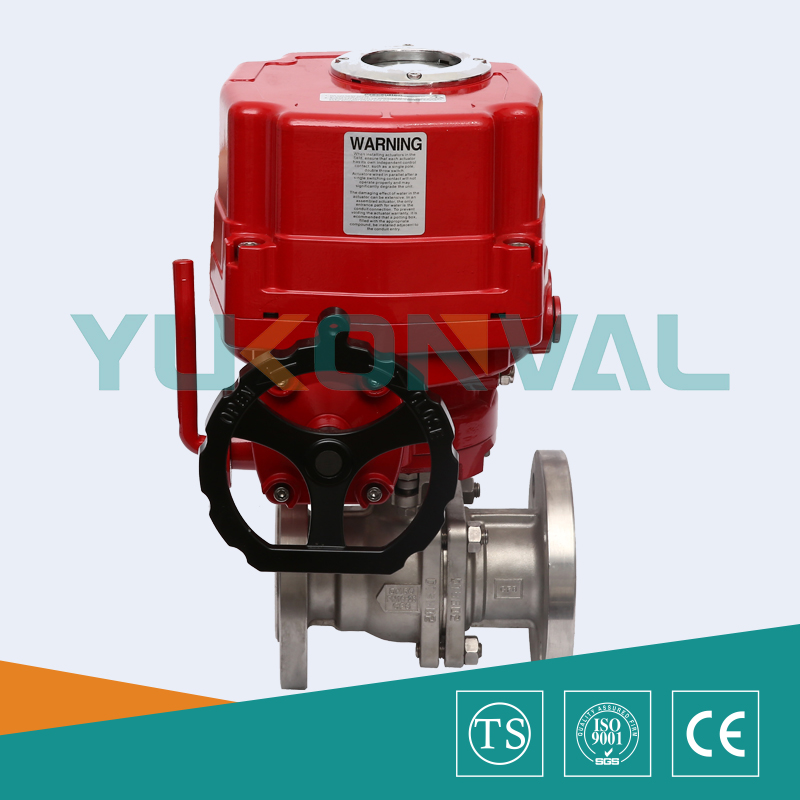

电动法兰球阀(配OV-TORK执行器)

电动法兰球阀(配BHV-TORK执行器)

电动法兰球阀产品特点

1)流体阻力小、球阀是阀类中流体阻力更小的一种,即使是缩径球阀,其流体阻力也相当小。
2)止推轴承减小阀杆摩擦力矩,可使阀杆长期操作平衡灵活。
3)阀座密封性能好,采用聚四氟乙烯等材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增设而增大。
4)阀杆密封可靠,由于阀杆只作旋转运动而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增设而增大。
5)由于聚四氟乙烯等材料具有良好的自润滑性,与球体的摩擦损失小,帮球阀的使用寿命长。
6)下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。

电动法兰球阀主要技术参数

公称通径DN(mm)

15

20

25

32

40

50

65

80

100

125

150

200

额定流量系数KV

21

38

72

112

170

273

384

512

940

1452

2222

3589

公称压力(MPa)

PN1.6、2.5、4.0、6.4 MPa;ANSI 150、300LB

允许压差(MPa)

≤公称压力

阀体形式

两段式铸造球阀

连接形式

法兰式、焊接式、螺纹式

阀芯形式

"O"型球形阀芯

密封填料

V型聚四氟乙烯填料、柔性石墨填料等

流量特性

近似快开型

动作范围

0~90°

泄露量Q

GB/T4213-92,小于额定KV0.01%

基本误差

±1%

回差

±1%

死区

≤1%(可调)

可调范围

250:1

350:1

配置执行机构

可配PSQ、BV-TORK、UNIC、361RS、OV-TORK等系列角行程电动执行机构

控制方式

开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)

电动法兰球阀执行器技术参数

执行器类别

引进型OV-TORK系列执行器参数

引进型3610R系列执行器参数

引进型BHV-TORK系列执行器参数

电源电压

标准:220V AC单相  可选:110V AC 单相、380/440V AC 三相、24V/110V/220V AC

输出力矩

50N·M~2000N·M

50N·M~1500N·M

50N·M~3000N·M

动作范围

0~90° 0~360°

0~90°

0~90°、0°~270°可选

控制方式

开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)

动作时间

15秒/30秒/60秒

10秒/15秒/30秒

18S~112S

保护装置

过热保护

过载保护

内置过热保护、过载保护

环境温度

-30°~60°

-30°~60°

-20℃~+70℃

手动操作

同附带手柄操作

同附带手柄操作

机械离合机构,配手轮操作

机械限位

电气、机械二重限位

电气、机械二重限位

2个外部调整螺栓

防护等级

IP65

IP55

IP65、IP67、可定制IP68

防爆等级

无防爆

ExdⅡ BT4

ExdⅡ BT4,ExdⅡ CT6

位置测量

可选装开关或电位计

比例控制单元

电位计、比例控制单元

驱动电机

8W/E

AC可逆电机

鼠笼式异步电机

进线接口

PE1/2〞进线线锁

2-PF 1/2〞进线线锁

2个 PF 3/4”

壳体材料

铝合金

钢,铝合金

钢,铝合金,铝青铜,聚碳酸脂

外涂层

干粉,环氧聚酯,具有较强防腐功能

采用优质的电制动线路,因而定位精度高,执行机构灵敏,启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点

适用于动作频繁的调节回路,当接通持续率为25%时,每小时动作次数可达630-1200次

电动法兰球阀主要零件材料

零件名称

材料

阀体、阀盖

WCB

304(CF8)

316(CF8M)

316L(CF3M)

球体

2Cr13+氮化处理

304

316

316L

阀杆

2Cr13

304

316

316L

阀座密封圈

PTFE、碳素纤维+PTFE、对位聚苯

填料

V型PTFE、柔性石墨

电动法兰球阀主要性能规范

公称通径DN(mm)

DN15-300

公称压力

PN(MPa)

1.0

1.6

2.5

4.0

6.4

试验压力

强度试验

1.5

2.4

3.75

6.0

9.60

密封试验

1.1

1.76

2.75

4.4

7.04

低压气密试验

0.5~0.7

适用介质

水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)

电动法兰球阀产品选型

1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
2)执行器参数:电源电压、控制方式、控制信号(4-20mA,1-5V)、作用方式(电-开式,电-关式)
尽量详细提供以上技术参数,方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
