电动对夹球阀/电动超薄球阀

Q971F电动内螺纹球阀是由电动执行机构与对夹球阀两部分组成，电动对夹球阀只需要旋转90°即可全关全开；电动对夹球阀适用于两位切断、调节的场合。根据用途分为两大类：电动O型切断球阀和电动O型调节球阀，根据密封形式可分为：电动对夹球阀密封性能优良、流通能力大、装卸维护方便、流阻小、密封可靠，甚至切断。电动对夹球阀体积小、重量轻、推力大、功能强、伺服放大器内装、操作方便、可靠性高，球阀与执行器采用直连方式，内置伺服系统，无须另配伺服放大器，输入输出信号4-20mA及220VAC电源即可控制运转。电动对夹球阀具有连线简单、结构紧凑、动作稳定可靠等优点。电动对夹球阀,Q971F电动O型切断球阀,电动球阀是一种重要的电动阀门类，在石油化工和长输管线等领域有广泛应用。它的关闭件是一个带孔的部分球体，球体随阀杆转动，实现阀门的开启或关闭。电动对夹球阀,Q971F电动O型切断球阀,电动球阀可实现对石油、化工、造纸、冶金、污水处理、油罐车等运输管道内介质的切断和流通。

参数

在线咨询

电动对夹球阀产品概述

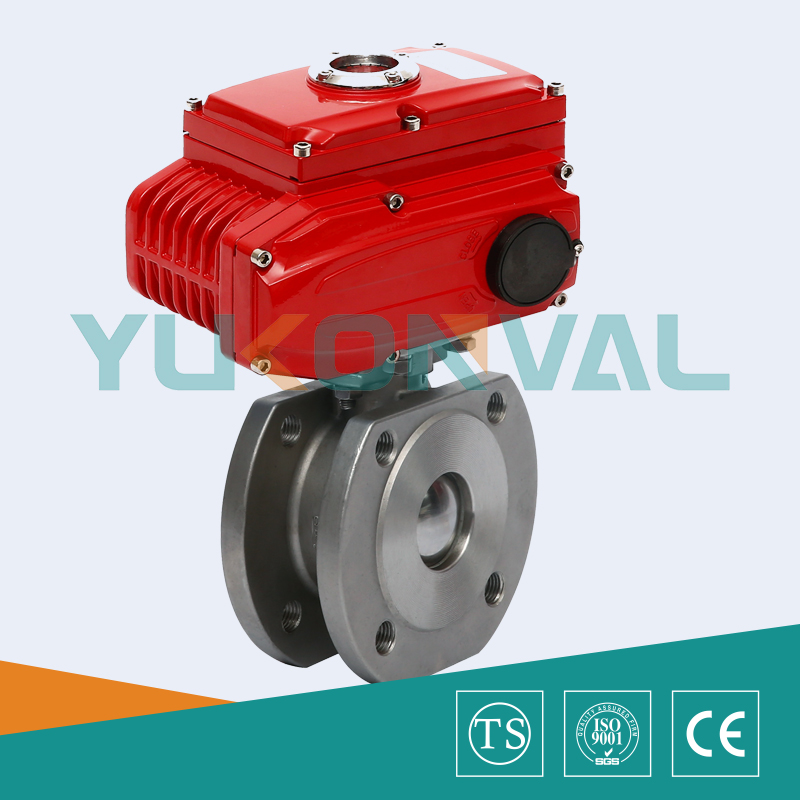

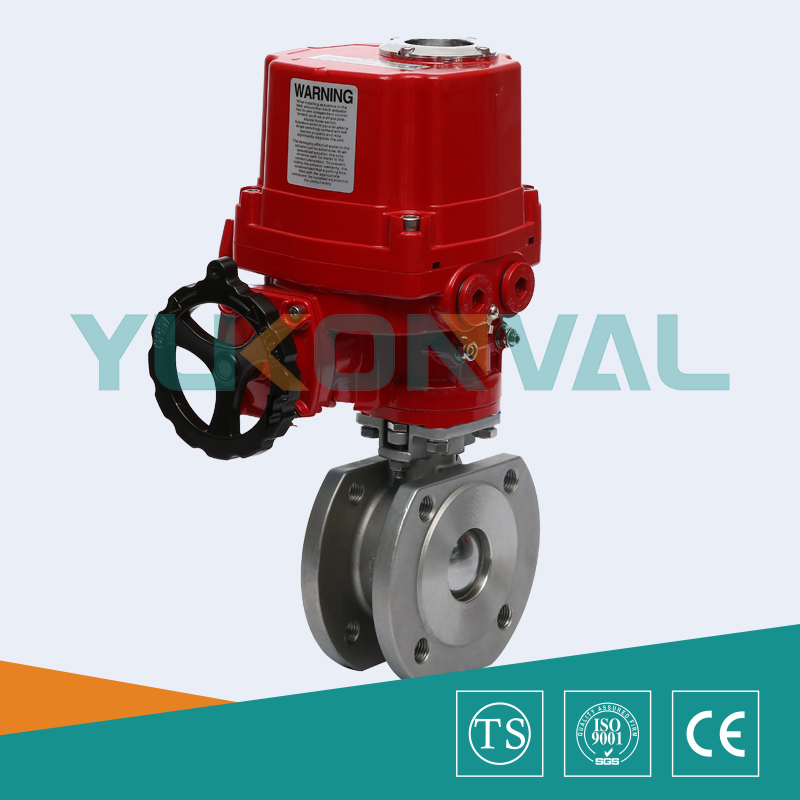

电动对夹球阀（配OV-TORK执行器）	电动对夹球阀（配BHV-TORK执行器）

电动对夹球阀主要技术参数

公称通径	DN15～250mm
公称压力	PN1.6 2.5 4.0 6.4
泄漏量	软密封:零泄漏	硬密封:≤额定流量的10-5
执行机构	可另配OV-TORK、BHV-TORK、UNIC、361RS等系列电子式电动执行机构
流量特性	快开特性
可调范围	DN10-80	DN100-150
	250:1	350:1
阀体形式	整体式锻造、整体式铸造
连接形式	超薄法兰式、对夹式
阀芯形式	"O"型球形阀芯
密封填料	V型聚四氟乙烯填料、柔性石墨填料等
基本误差	±1%
死区	≤1%
回差	≤1%
适用温度	密封面
	PTFE≤180℃、PPL≤300℃、硬密封≤450℃

电动对夹球阀执行器技术参数

执行器类别	引进型OV-TORK系列执行器参数	引进型3610R系列执行器参数	引进型BHV-TORK系列执行器参数
电源电压	标准：220V AC单相可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩	50N·M～2000N·M	50N·M～1500N·M	50N·M～3000N·M
动作范围	0～90° 0～360°	0～90°	0～90°、0°～270°可选
控制方式	开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)
动作时间	15秒/30秒/60秒	10秒/15秒/30秒	18S～112S
保护装置	过热保护	过载保护	内置过热保护、过载保护
环境温度	-30°～60°	-30°～60°	-20℃～+70℃
手动操作	同附带手柄操作	同附带手柄操作	机械离合机构，配手轮操作
机械限位	电气、机械二重限位	电气、机械二重限位	2个外部调整螺栓
防护等级	IP65	IP55	IP65、IP67、可定制IP68
防爆等级	无防爆	ExdⅡ BT4	ExdⅡ BT4,ExdⅡ CT6
位置测量	可选装开关或电位计	比例控制单元	电位计、比例控制单元
驱动电机	8W/E	AC可逆电机	鼠笼式异步电机
进线接口	PE1/2〞进线线锁	2-PF 1/2〞进线线锁	2个 PF 3/4”
壳体材料	铝合金	钢，铝合金	钢，铝合金，铝青铜，聚碳酸脂
外涂层	干粉，环氧聚酯，具有较强防腐功能
采用优质的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点
适用于动作频繁的调节回路，当接通持续率为25%时，每小时动作次数可达630-1200次

电动对夹球阀主要零件材料

零件名称	材料
阀体	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球体	2Cr13+氮化处理	304	316	316L
阀杆	2Cr13	304	316	316L
阀座密封圈	PTFE、碳素纤维＋PTFE、对位聚苯
填料	V型PTFE、柔性石墨

电动对夹球阀主要性能规范

公称通径DN(mm)		DN15-150
公称压力	PN(MPa)	1.6	2.5	4.0	6.4
试验压力	强度试验	15.0	24.0	37.5	48.0
	密封试验	11.0	17.6	27.5	35.2
	低压气密试验	0.5～0.7
适用介质	水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)

电动对夹球阀主要设计标准

设计与制造	GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法兰尺寸	JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543
结构长度	GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
检验与试验	JB/T 9092、API 598、GB/T13927

电动对夹球阀产品选型

（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)
尽量详细提供以上技术参数，方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
