气动球阀

气动薄型球阀|气动对夹球阀

气动薄型球阀|气动对夹球阀

气动对夹球阀是气动球阀系列中的一种产品,也可称为气动超薄球阀。是我公司引进意大利技术进行国产化设计而发展出的新一代气动超短法兰球阀,球芯通道形状有矩形、V形及O形。气动对夹球阀具有结构紧凑、体积小、重量轻、安装方便等特点。对夹式气动球阀是吸收意大利技术并经国产化设计而发展出来的新型超短法兰距球阀。气动对夹球阀、气动超薄球阀它采用直连方式执行机构连接,具有结构紧凑、尺寸小、重量轻、摩擦阻力小、回差小、动作稳定可靠等优点。气动对夹球阀可广泛应用在石油、化工、冶金、电站、轻工等领域,对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。

参数

在线咨询

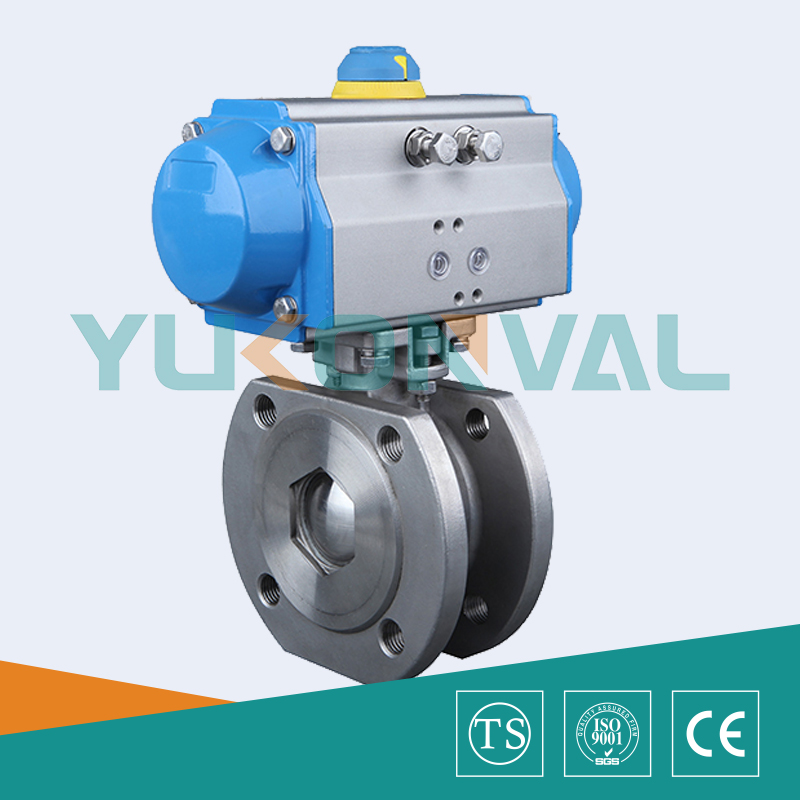

气动对夹球阀 产品概述

      气动对夹球阀是气动球阀系列中的一种产品,也可称为气动超薄球阀。是我公司引进意大利技术进行国产化设计而发展出的新一代气动超短法兰球阀,球芯通道形状有矩形、V形及O形。气动对夹球阀具有结构紧凑、体积小、重量轻、安装方便等特点。对夹式气动球阀是吸收意大利技术并经国产化设计而发展出来的新型超短法兰距球阀。气动对夹球阀、气动超薄球阀它采用直连方式执行机构连接,具有结构紧凑、尺寸小、重量轻、摩擦阻力小、回差小、动作稳定可靠等优点。气动对夹球阀可广泛应用在石油、化工、冶金、电站、轻工等领域,对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。

气动法兰球阀

气动法兰球阀


气动对夹球阀 技术参数

公称通径DN10~150mm
公称压力PN1.6 2.5 4.0 MPa (高压可定制)
泄漏量软密封:零泄漏硬密封:≤额定流量的10-5
执行机构可另配PSQ、HQ、UNIC、361RS等系列电子式电动执行机构
流量特性快开特性
可调范围DN10-80DN100-150
250:1350:1
阀体形式整体式锻造、整体式铸造
连接形式超薄法兰式、对夹式
阀芯形式"O"型球形阀芯
密封填料V型聚四氟乙烯填料、柔性石墨填料等
适用温度密封面
PTFE≤180℃、PPL≤300℃、硬密封≤450℃
配置执行器型号GT、AR、AT、AW系列单双作用气动执行器
控制方式开关型(开关两位控制)、调节型(4~20mA控制)

气动对夹球阀 执行器参数

执行器型号GT、AT、AR、AW系列单双作用气动执行器
供气压力0.4~0.7MPa
气源接口G1/4"、G1/8"、G3/8"、G1/2"
环境温度-30~+70℃
作用形式单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
可配附件定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

气动对夹球阀 零件材料

零件名称材料
阀体WCB304(CF8)316(CF8M)316L(CF3M)
球体2Cr13+氮化处理304316316L
阀杆2Cr13304316316L
阀座密封圈

PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金)

填料V型PTFE四氟填料、柔性石墨

气动对夹球阀 性能规范

公称通径DN(mm)DN15-300
公称压力PN(MPa)1.01.62.54.0
试验压力强度试验1.52.43.756.0
密封试验1.11.762.754.4
低压气密试验0.5~0.7
适用介质水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)

气动对夹球阀 产品选型

(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式,气-关式)
尽量详细提供以上技术参数,方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
