电动球阀

电动V型球阀

电动V型球阀

电动V型球阀是采用引进型电动执行器及高品质V型球阀组成。由于球芯带有V型结构,对阀座具有剪切作用。因此电动V型调节球阀适用于造纸、化工、冶金等工业企业中含有纤维或微小固体颗粒的悬浊液介质中对有关工艺参数的控制,特别适用于制浆、造纸生产过程中的纸浆、白水、黑液、白液等悬浮颗粒的流体及浓、浊浆状流体介质的自动调节。 1、电动V型球阀的V型切口的球芯与金属阀座之前具有剪切作用,特别适用于含纤维、微小固体颗粒、料浆等介质。 2、电动V型球阀还具有调节并可靠定位能力,流量特性为近似百分比,可调范围广。 3、电动V型球阀采用板簧加载的可动阀座结构,阀座与球芯不会产生卡阻或脱离等问题,密封可靠,使用寿命长。

参数

在线咨询

电动V型球阀 产品概述

    电动V型球阀是采用引进型电动执行器及高品质V型球阀组成。由于球芯带有V型结构,对阀座具有剪切作用。因此电动V型调节球阀适用于造纸、化工、冶金等工业企业中含有纤维或微小固体颗粒的悬浊液介质中对有关工艺参数的控制,特别适用于制浆、造纸生产过程中的纸浆、白水、黑液、白液等悬浮颗粒的流体及浓、浊浆状流体介质的自动调节。
1、电动V型球阀的V型切口的球芯与金属阀座之前具有剪切作用,特别适用于含纤维、微小固体颗粒、料浆等介质。
2、电动V型球阀还具有调节并可靠定位能力,流量特性为近似百分比,可调范围广。
3、电动V型球阀采用板簧加载的可动阀座结构,阀座与球芯不会产生卡阻或脱离等问题,密封可靠,使用寿命长。

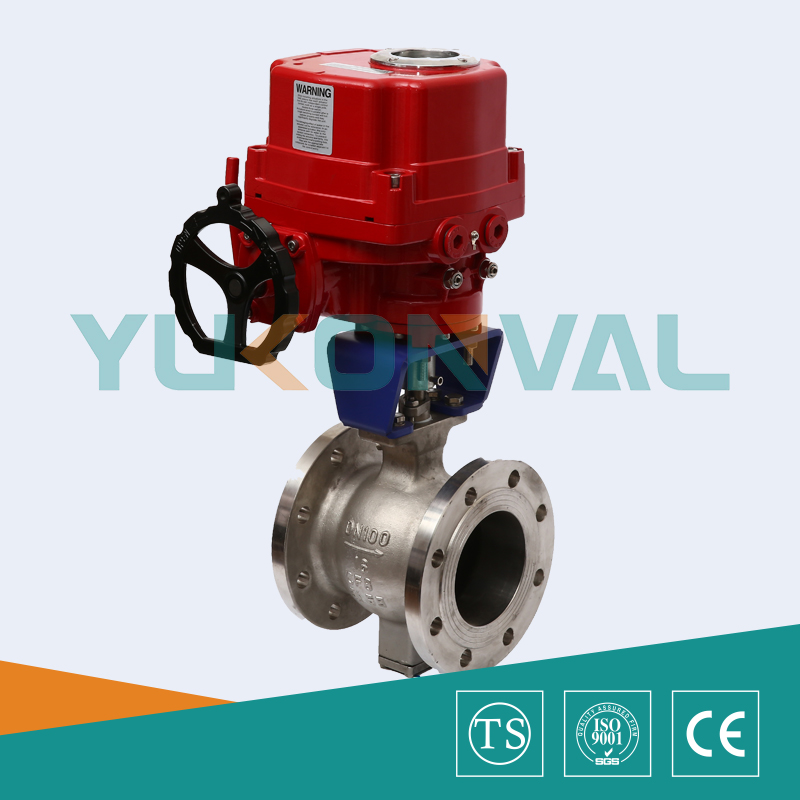

电动V型球阀(配BV-TORK执行器)电动V型球阀(配BHV-TORK执行器)

电动V型球阀 产品特点

1、具有弹性负荷压力辅助密封座保证阀座与球芯自努至终的紧密接触。
2、具有整体式的阀体结构,不存在产生潜在泄漏的可能。
3、具有等百分比特性,有很宽的控制范围和特别稳定的控制过程,可广泛用应于多种工艺流程中。
4、阀杆和球芯采用渐开线花键连接,当齿廓受载时,齿上有径向力能起自动定心作用,且各齿受力均匀使之强度高、寿命长。

电动V型球阀 主要技术参数及性能指标

公称通径DN253240506580100125150200250300350400
额定流量系数Cv324378901602503606101120185029503700719511466
公称压力PN1.6、2.5、4.0、6.4MPa
强度试验2.4~9.6MPa
密封试验1.76~7.0MPa
流量特性近似等百分比、直线特性
阀板转角(度)0°~至90°(可调)
允许泄漏量等级软密封:零泄露
硬密封:≤额定Cv×0.001%
软密封:VI微气泡级,金属密封:≤额定CV×0.065%
动作时间(S/90度)8.5~3036~60
可调节比250:1300:1
基本误差全行程的≤±2%
回差全行程的≤±2%
死区全行程的≤0.8%
控制方式开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)

电动V型球阀 执行器技术参数

执行器类别引进型OV-TORK系列执行器参数引进型3610R系列执行器参数引进型BV-TORK系列执行器参数
电源电压标准:220V AC单相  可选:110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩50N·M~2000N·M50N·M~1500N·M50N·M~3000N·M
动作范围0~90° 0~360°0~90°0~90°、0°~270°可选
控制方式开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)
动作时间15秒/30秒/60秒10秒/15秒/30秒18S~112S
保护装置过热保护过载保护内置过热保护、过载保护
环境温度-30°~60°-30°~60°-20℃~+70℃
手动操作同附带手柄操作同附带手柄操作机械离合机构,配手轮操作
机械限位电气、机械二重限位电气、机械二重限位2个外部调整螺栓
防护等级IP65IP55IP65、IP67、可定制IP68
防爆等级无防爆ExdⅡ BT4ExdⅡ BT4,ExdⅡ CT6
位置测量可选装开关或电位计比例控制单元电位计、比例控制单元
驱动电机8W/EAC可逆电机鼠笼式异步电机
进线接口PE1/2〞进线线锁2-PF 1/2〞进线线锁2个 PF 3/4”
壳体材料铝合金钢,铝合金钢,铝合金,铝青铜,聚碳酸脂
外涂层干粉,环氧聚酯,具有较强防腐功能
采用优质的电制动线路,因而定位精度高,执行机构灵敏,启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点
适用于动作频繁的调节回路,当接通持续率为25%时,每小时动作次数可达630-1200次

电动V型球阀 主要零件材料

公称通径mmDN15-DN300
材料代号CPR
主要零件阀体WCBZG1Cr18Ni9TiZG1Cr18Ni 12Mo2Ti
球体2Cr131Cr18Ni9Ti1Cr18Ni12MoTi
阀杆2Cr131Cr18Ni9Ti1Cr18Ni12MoTi
密封圈增强聚四氟乙烯 对位聚苯
填料聚四氟乙烯 柔性石墨
适用 工况适用介质蒸汽、水、油品醋酸类
适用温度-28℃ - 300℃

电动V型球阀 设计规范

设计与制造GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法兰尺寸JB/T74~90、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、DIN2543
结构长度GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
检验与试验JB/T 9092、API 598、GB/T13927

电动V型球阀 产品选型

(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:电源电压、控制方式、控制信号(4-20mA,1-5V)、作用方式(电-开式,电-关式)
尽量详细提供以上技术参数,方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
