电动调节球阀是由调节型电动执行机构与球阀阀体组成，电动调节球阀适用于两位切断、调节的场合。球阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。电动调节球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。电动调节球阀通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。电动调节球阀是一种重要的阀类，在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体（或部分球），球体随阀杆转动，实现阀门的开启或关闭。电动调节球阀旋转90°即可全关全开，与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装。
主要特点如下：
（1）电动调节球阀适用于两位切断、调节的场合。
（2）电动调节球阀可实现对石油、化工、造纸、冶金、污水处理、油罐车等运输管道内介质的切断和流通。
（3）密封性能优良、流通能力大、装卸维护方便、流阻小、密封可靠，甚至切断。
（4）电动调节球阀体积小、重量轻、推力大、功能强、伺服放大器内装、操作方便、可靠性高。
（5）流向可任意，可调范围广，能用于高压和大口径场合，控制高粘度，带有纤维和细颗粒的介质。
（6）智能型电动球阀采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入输出信号4-20mA及3800VAC电源即可控制运转。具有连线简单、结构紧凑、动作稳定可靠等优点。
 |  |
|---|---|

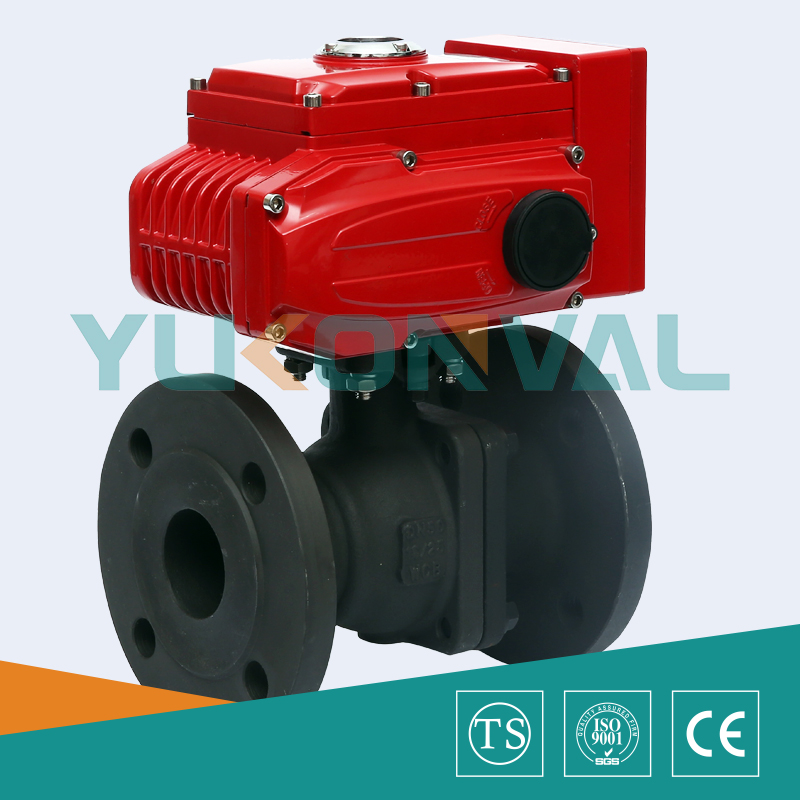

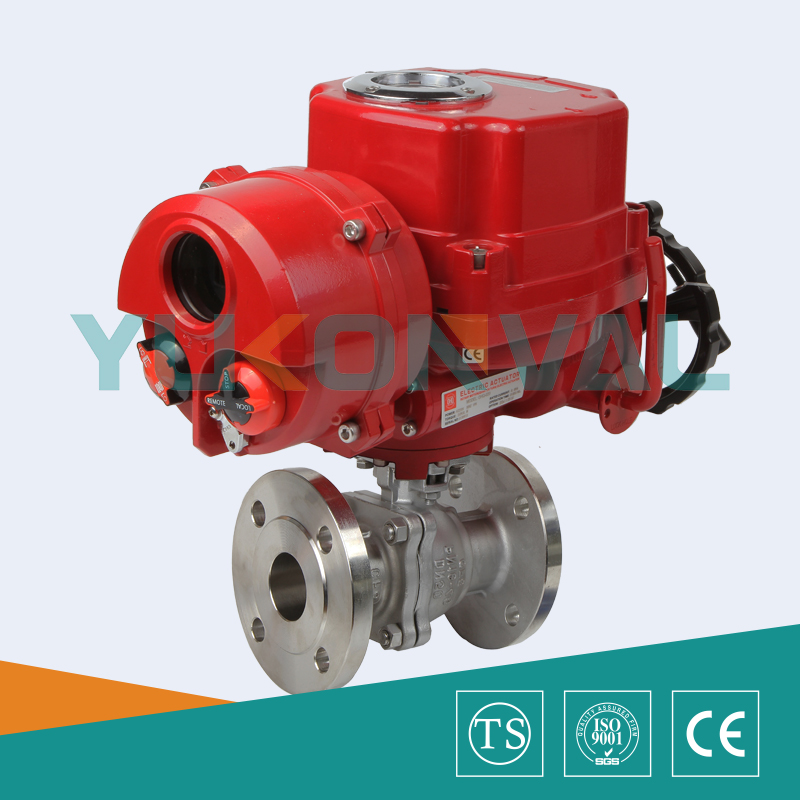

| 电动调节球阀（配OV-TORK执行器） | 电动调节球阀（配BHV-TORK防爆执行器） |
| 设计与制造 | GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
|---|---|
| 法兰尺寸 | JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
| 结构长度 | GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
| 检验与试验 | JB/T 9092、API 598、GB/T13927 |
| 公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 额定流量系数KV | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 |
| 公称压力(MPa) | PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB | |||||||||||
| 阀体形式 | 两段式铸造球阀 | |||||||||||
| 连接形式 | 法兰式、焊接式、对夹式、螺纹式 | |||||||||||
| 阀芯形式 | "O"型球形阀芯 | |||||||||||
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 | |||||||||||
| 流量特性 | 近似快开型 | |||||||||||
| 动作范围 | 0～90° | |||||||||||
| 泄露量Q | 按GB/T4213-92，小于额定KV0.01% | |||||||||||
| 基本误差 | ±1% | |||||||||||
| 回差 | ±1% | |||||||||||
| 死区 | ≤1%(可调) | |||||||||||
| 可调范围 | 250：1 | 350：1 | ||||||||||
| 配置执行机构 | 可配PSQ、BV-TORK、UNIC、361RS、OV-TORK等系列角行程电动执行机构 | |||||||||||
| 控制方式 | 智能调节(4～20mA模拟量信号控制) | |||||||||||
| 执行器类别 | 引进型OV-TORK系列执行器参数 | 引进型3610R系列执行器参数 | 引进型BHV-TORK系列执行器参数 |
|---|---|---|---|
| 电源电压 | 标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC | ||
| 输出力矩 | 50N·M～2000N·M | 50N·M～1500N·M | 50N·M～3000N·M |
| 动作范围 | 0～90° 0～360° | 0～90° | 0～90°、0°～270°可选 |
| 输入信号 | 4～20mA模拟量信号 | 4～20mA模拟量信号 | 4～20mA模拟量信号 |
| 反馈信号 | 4～20mA模拟量信号 | 4～20mA模拟量信号 | 4～20mA模拟量信号 |
| 动作时间 | 15秒/30秒/60秒 | 10秒/15秒/30秒 | 18S～112S |
| 保护装置 | 过热保护 | 过载保护 | 内置过热保护、过载保护 |
| 环境温度 | -30°～60° | -30°～60° | -20℃～+70℃ |
| 手动操作 | 同附带手柄操作 | 同附带手柄操作 | 机械离合机构，配手轮操作 |
| 机械限位 | 电气、机械二重限位 | 电气、机械二重限位 | 2个外部调整螺栓 |
| 防护等级 | IP65 | IP55 | IP65、IP67、可定制IP68 |
| 防爆等级 | 无防爆 | ExdⅡ BT4 | ExdⅡ BT4,ExdⅡ CT6 |
| 位置测量 | 可选装开关或电位计 | 比例控制单元 | 电位计、比例控制单元 |
| 驱动电机 | 8W/E | AC可逆电机 | 鼠笼式异步电机 |
| 进线接口 | PE1/2〞进线线锁 | 2-PF 1/2〞进线线锁 | 2个 PF 3/4” |
| 壳体材料 | 铝合金 | 钢，铝合金 | 钢，铝合金，铝青铜，聚碳酸脂 |
| 外涂层 | 干粉，环氧聚酯，具有较强防腐功能 | ||
| 采用优质的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点 | |||
| 适用于动作频繁的调节回路，当接通持续率为25%时，每小时动作次数可达630-1200次 | |||
| 零件名称 | 材料 | |||
|---|---|---|---|---|
| 阀体 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球体 | 2Cr13+氮化处理 | 304 | 316 | 316L |
| 阀杆 | 2Cr13 | 304 | 316 | 316L |
| 阀座密封圈 | PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金) | |||
| 填料 | V型PTFE四氟填料、柔性石墨 | |||
| 试验标准 | 公称压力（Mpa） | 压力级（class） | JIS(Mpa) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 试验压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K |
| 强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
| 密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
| 气密试验 | 0.5～0.7 | |||||||||
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)
尽量详细提供以上技术参数，方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
