气动球阀

气动切断阀|气动开关球阀

气动切断阀|气动开关球阀

气动切断球阀采用引进型气动执行器及高品质球阀组成,属于气动开关球阀。气动切断球阀密封性能优良,流通能力大,结构简单,使用寿命长,便于维修。气动切断球阀配用的执行机构具结构简单,紧凑,性能突出,输出力矩大等特点。气动开关球阀亦配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。执行器分单作用和双作用两种型号。单作用式的优点是一旦动力源发生故障,气动开关球阀将按控制系统的要求自动处于开启或关闭的位置。气动切断球阀广泛应用于化工,石油,轻纺,电力,食品制药,制冷,航空,航天,造纸等工业领域,不仅能控制气体,液体和蒸汽介质,也适用于控制污水和含有纤维的本质。

参数

在线咨询

气动切断球阀 产品概述

      气动切断球阀采用引进型气动执行器及高品质球阀组成,属于气动开关球阀。气动切断球阀密封性能优良,流通能力大,结构简单,使用寿命长,便于维修。气动切断球阀配用的执行机构具结构简单,紧凑,性能突出,输出力矩大等特点。气动开关球阀亦配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。执行器分单作用和双作用两种型号。单作用式的优点是一旦动力源发生故障,气动开关球阀将按控制系统的要求自动处于开启或关闭的位置。气动切断球阀广泛应用于化工,石油,轻纺,电力,食品制药,制冷,航空,航天,造纸等工业领域,不仅能控制气体,液体和蒸汽介质,也适用于控制污水和含有纤维的本质。

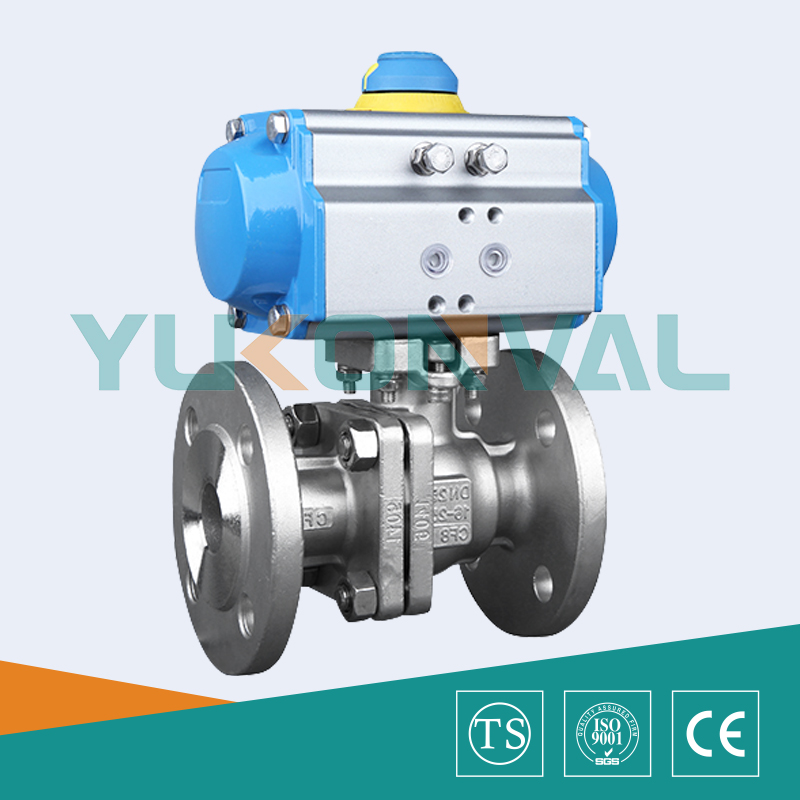

气动切断球阀

气动开关球阀


气动切断球阀 产品特点

(1)流体阻力小、球阀是阀类中流体阻力更小的一种,即使是缩径球阀,其流体阻力也相当小。
(2)止推轴承减小阀杆磨擦力矩,可使阀杆长期操作平稳灵活。
(3)阀座密封性能好,采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增高而增大。
(4)阀杆密封可靠,由于阀杆只作彷转动运而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增高。
(5)由于聚四氟乙烯等材料具有良好的自润滑性,与球体的磨擦损失小,故球阀的使用寿命长。

气动切断球阀 技术参数

公称通径(mm)1520253240506580100125150200250300
流量系数Kv21387211217027338451294014522222358951287359
公称压力(MPa)PN1.6、2.5、4.0、6.4MPa
泄漏量软密封:零泄漏;硬密封:≤额定流量的10-5
阀体形式两段式阀体(浮动球体)两段式阀体(固定球体)
阀芯形式“O”型球形阀芯
密封填料聚四氟乙烯(PTFE)、金属石墨缠绕垫片
连接形式法兰、焊接、螺纹
流量特性近似快开特性
可调范围DN15-65DN80-300
250:1350:1
适用温度密封面
PTFE≤150℃、RTFE≤180℃、PPL≤300℃、硬密封≤450℃

气动切断球阀 执行器参数

执行器型号GT、AT、AR、AW系列单双作用气动执行器
供气压力0.4~0.7MPa
气源接口G1/4"、G1/8"、G3/8"、G1/2"
环境温度-30~+70℃
作用形式单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
可配附件定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

气动切断球阀 零件材料

零件名称材料
阀体WCB304(CF8)316(CF8M)316L(CF3M)
球体2Cr13+氮化处理304316316L
阀杆2Cr13304316316L
阀座密封圈

PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金)

填料V型PTFE四氟填料、柔性石墨

气动切断球阀 性能规范

公称通径DN(mm)DN15-300
公称压力PN(MPa)1.01.62.54.0
试验压力强度试验1.52.43.756.0
密封试验1.11.762.754.4
低压气密试验0.5~0.7
适用介质水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)

气动切断球阀 产品选型

(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式,气-关式)
尽量详细提供以上技术参数,方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
